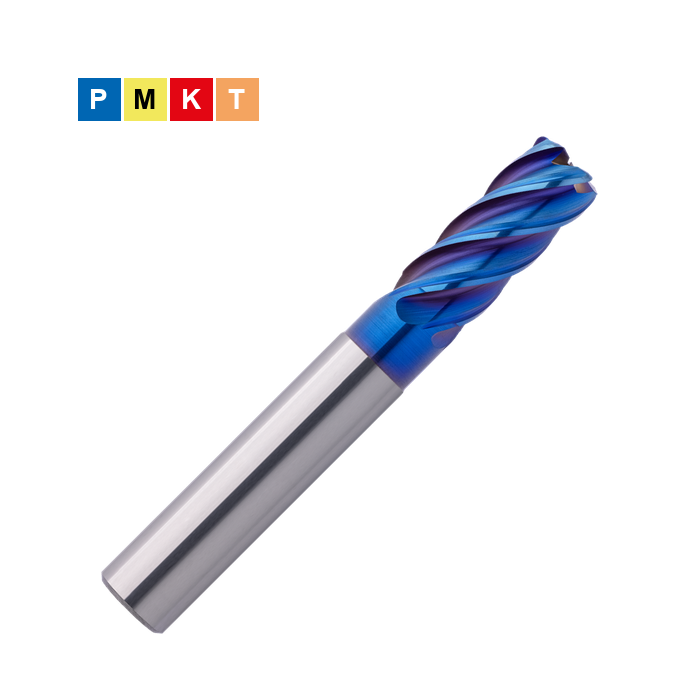

H&V EXM1-M06-0123 FORMMAKER Solid Carbide Corner-Radius End Mill 5FL 2xD ANNX

כרסום עם רדיוס פינה מסדרת FORMMAKER של Hofmann & Vratny.

מאפיינים עיקריים

• חמש שיניים לפרודוקטיביות גבוהה ולמגוון שימושים
• פסיעת שיניים לא אחידה ופסיעת סליל משתנה לפעולה חלקה במיוחד ולחיתוך רך
• גאומטריה מותאמת לכרסום קווי מתאר תלת־ממדיים במעברים מרובים בפלדות אל־חלד שונות
• סבולת רדיוס r ≤ 1.5 מ״מ: ± 0.003 מ״מ
• סבולת רדיוס r > 1.5 מ״מ: ± 0.005 מ״מ
• קרביד מלא
• ציפוי AlphaNox Navy X (ANNX)
• גאומטריית חיתוך: 5FL
• צורת קנה: HA
• סימון אורך לפי היצרן: 2xD (לאורך החיתוך ולאורך המשוחרר המדויקים יש לעיין במידות הווריאציה ובקטלוג)

חומרים מומלצים לעיבוד

Pפלדות

• פלדות לא מסוגסגות — חוזק מתיחה < 1,100 N/mm² — התאמה משנית
• פלדות דלות סגסוג — חוזק מתיחה < 1,300 N/mm² — התאמה משנית
• פלדות עתירות סגסוג — חוזק מתיחה < 1,400 N/mm² — התאמה משנית

Mפלדות אל־חלד

• פלדות אל־חלד פריטיות / מרטנזיטיות — חוזק מתיחה < 850 N/mm² — התאמה עיקרית
• פלדות אל־חלד אוסטניטיות — חוזק מתיחה < 650 N/mm² — התאמה עיקרית
• פלדות אל־חלד אוסטניטיות — חוזק מתיחה < 750 N/mm² — התאמה עיקרית
• פלדות אל־חלד דופלקס וסופר־אוסטניטיות — חוזק מתיחה < 1,100 N/mm² — התאמה עיקרית

Kברזל יצוק

• ברזל יצוק אפור — חוזק מתיחה < 1,000 N/mm² — התאמה משנית

Tטיטניום

• טיטניום טהור וסגסוגות טיטניום — חוזק מתיחה < 1,000 N/mm² — התאמה משנית

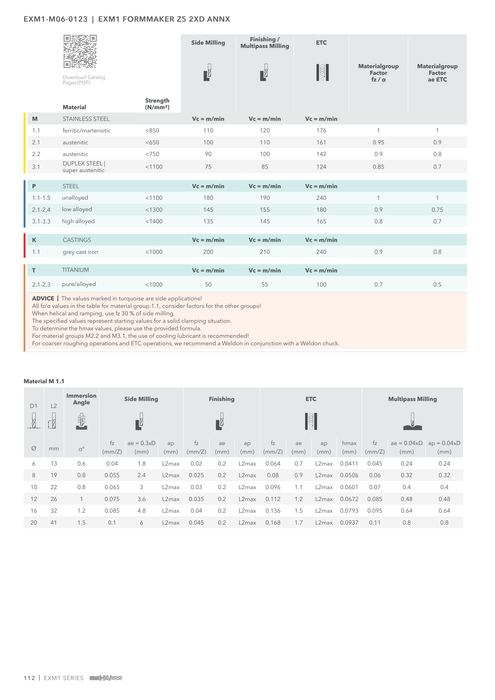

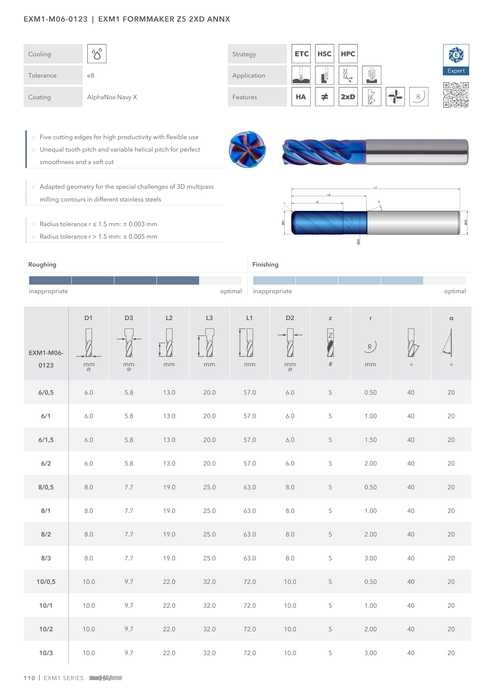

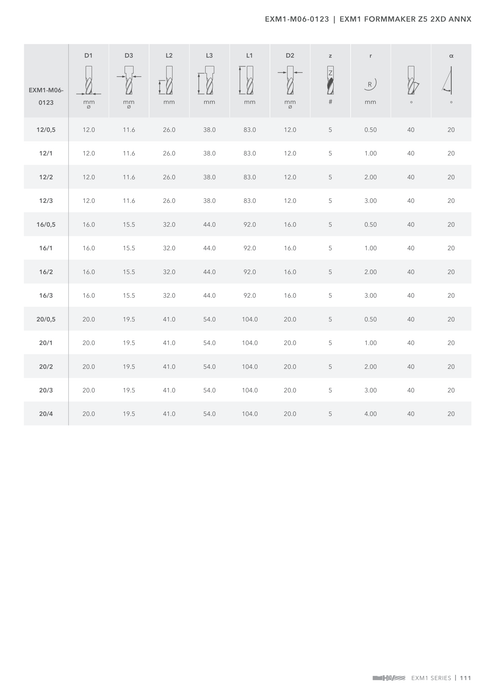

קבוצות החומרים וההתאמה העיקרית או המשנית מבוססות על קטלוג H&V. יש לבחור תנאי חיתוך בהתאם לחומר ולפעולה; לא כל פעולה מתאימה לכל חומר. למידות ולנתוני חיתוך יש לעיין בעמודי הקטלוג שבגלריית התמונות.
