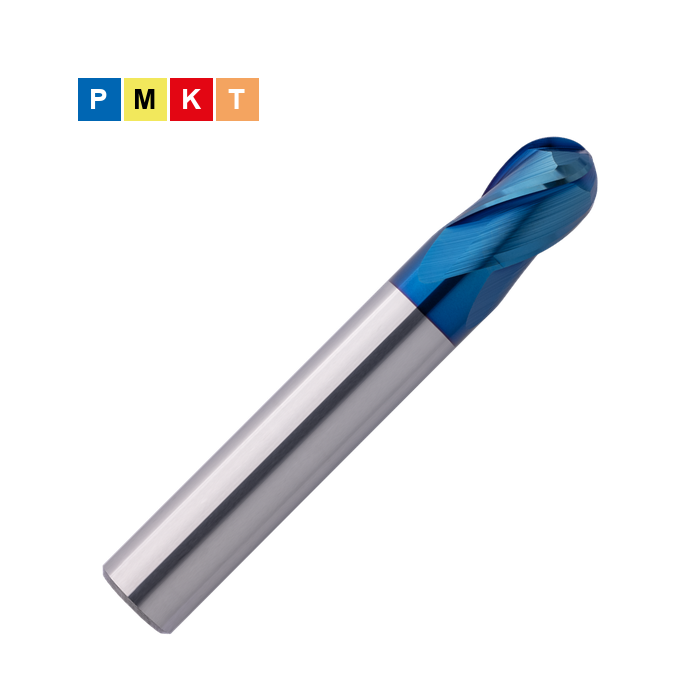

H&V EXM1-M08-0203 ROWMAKER Solid Carbide Ball-Nose End Mill 4FL 1xD short ANNX
כרסום כדורי מסדרת ROWMAKER של Hofmann & Vratny.
מאפיינים עיקריים
- זווית טריז ופסיעת סליל מותאמות לפעולה חלקה ולחיתוך רך
- גאומטריית חזית מחוזקת עם פאזת גמר מיוחדת לביצועים ולאיכות פני שטח גבוהים
- לשימוש בכרסום מהיר HSC
- לעיבוד גס ולגמר
- ארבע שיניים להשגת ביצועי עיבוד גבוהים במיוחד
- סבולת רדיוס r ≤ 2 מ״מ: ± 0.003 מ״מ
- סבולת רדיוס r > 2 מ״מ: ± 0.005 מ״מ
- קרביד מלא
- ציפוי AlphaNox Navy X (ANNX)
- גאומטריית חיתוך: 4FL
- צורת קנה: HA
- סימון אורך לפי היצרן: 1xD קצר (לאורך החיתוך ולאורך המשוחרר המדויקים יש לעיין במידות הווריאציה ובקטלוג)
- סבולת קוטר החיתוך: f8
חומרים מומלצים לעיבוד
Pפלדות
- פלדות לא מסוגסגות — חוזק מתיחה < 1,100 N/mm² — התאמה משנית
- פלדות דלות סגסוג — חוזק מתיחה < 1,300 N/mm² — התאמה משנית
- פלדות עתירות סגסוג — חוזק מתיחה < 1,400 N/mm² — התאמה משנית
Mפלדות אל־חלד
- פלדות אל־חלד פריטיות / מרטנזיטיות — חוזק מתיחה < 850 N/mm² — התאמה עיקרית
- פלדות אל־חלד אוסטניטיות — חוזק מתיחה < 650 N/mm² — התאמה עיקרית
- פלדות אל־חלד אוסטניטיות — חוזק מתיחה < 750 N/mm² — התאמה עיקרית
- פלדות אל־חלד דופלקס וסופר־אוסטניטיות — חוזק מתיחה < 1,100 N/mm² — התאמה עיקרית
Kברזל יצוק
- ברזל יצוק אפור — חוזק מתיחה < 1,000 N/mm² — התאמה משנית
Tטיטניום
- טיטניום טהור וסגסוגות טיטניום — חוזק מתיחה < 1,000 N/mm² — התאמה משנית

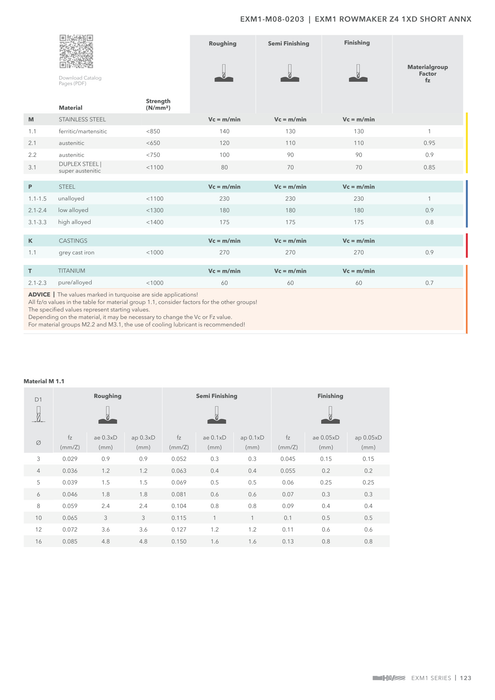

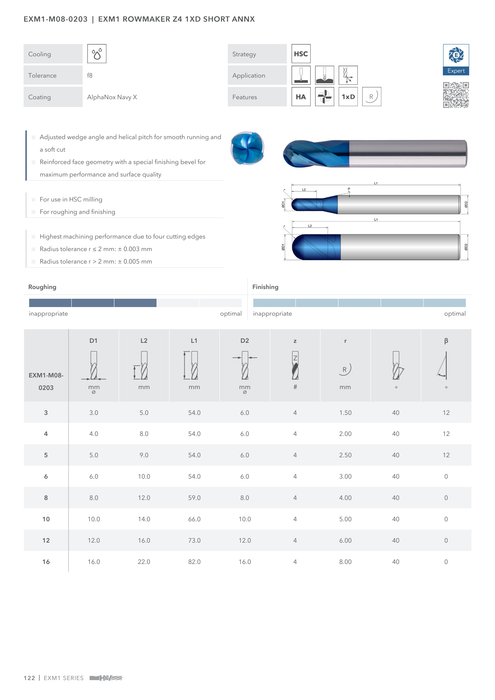

קבוצות החומרים וההתאמה העיקרית או המשנית מבוססות על קטלוג H&V. יש לבחור תנאי חיתוך בהתאם לחומר ולפעולה; לא כל פעולה מתאימה לכל חומר. למידות ולנתוני חיתוך יש לעיין בעמודי הקטלוג שבגלריית התמונות.
